多功能电力仪表专门针对供配电系统的电力监控需求设计制造。它能高精度的测量所有常用的电力参数如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等。仪表有多种扩展功能模块可供选择:4路模拟量(0-20mA/4- 20mA)输出可实现电量的变送输出功能;4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和输出功能,一-路RS485通讯接口,采用MODBUS-RTU通讯协议，实现与PLC、工控计算机等通讯组网。用户可根据实际需求选择最为经济的功能配置。仪表可直接取代常规电力变送器、测量指示仪表以及相关的辅助单元。广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合，具有安装维护方便，接线简单，工程星小，现场可编程设置参数等特点。使用说明

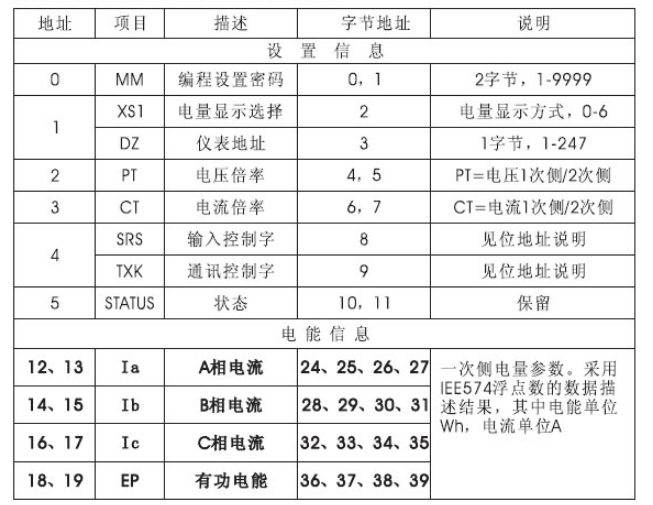

所有的电量测量和显示都是采用一次测数据,包括电能和电流，具体描述在总说明书MODBUS地址信息表中描述。下面(如图)显示为Ia=20.00A. Ib=20.01A. le=20.00A总 有功电能为278797. 08 kWh。

编程操作:

多功能三相电流、有功电度采用LED分页显示，菜单结构请参考多功能电力仪表的编程菜单结构图，编程实例请参考多功能电力仪表的实例演示。
